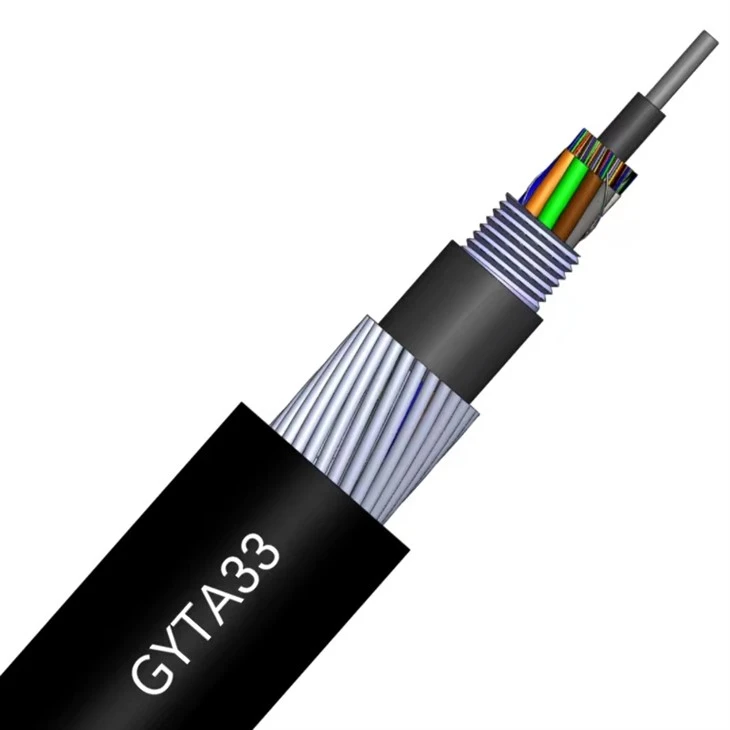

Optični kabel GYTA33 je sestavljen iz enomodnih ali večmodnih optičnih vlaken, ki so zaščitena z ohlapnimi cevmi. Ohlapne cevi so narejene iz plastike z visokim modulom in napolnjene s spojino za zaščito optičnih vlaken. Razrahljane cevi (in polnilna palica) so navite okoli enega samega kovinskega osrednjega trdnostnega elementa, da tvorijo kompaktno in okroglo jedro kabla, vrzel v jedru kabla pa je v celoti napolnjena s spojino za blokiranje vode. Aluminij-plastični kompozitni trak in oklep iz jeklene žice, ki zagotavlja tlačno lastnost kabla.
Oklepni zunanji kabel
Tip izdelka:GYTA33
Uporaba:Komunikacija po magistralni liniji in lokalnem omrežju
Opis izdelka:
Optično vlakno, ohlapna cevna zasnova, kovinski osrednji trdnostni element, navito jedro SZ, napolnjeno z gelom, notranji ovoj z aluminijastim trakom, oklep iz pocinkane jeklene žice, zunanji ovoj iz polietilena.
Način polaganja:Zračni/neposredni pokop
Delovna temperatura:-40 stopinj – plus 70 stopinj
|
Jedra |
Najmanjši radij upogiba （mm） |
Najmanjša dovoljena natezna sila（N） |
Najmanjša dovoljena odpornost proti udarcem（N/100 mm） | |||
|
statična |
dinamično |
kratkoročno |
dolgoročno |
kratkoročno |
dolgoročno |
|
|
2-864 |
15D |
30D |
10000 |
4000 |
5000 |
3000 |
Opomba: D pomeni zunanji premer optičnega kabla
1, Nizko slabljenje in disperzija prenosa.
2, Razumna zasnova, natančen nadzor odvečne dolžine vlaken v ohlapni cevi in optimalen postopek kabliranja zagotavljajo odlične mehanske in okoljske lastnosti kabla.
3. SZ-napletena, ohlapna zasnova cevi je izolirala vlakna od namestitve in okoljskih zahtev.
4. Zasnova jedra, napolnjena z gelom za blokiranje vode, zagotavlja kabelu odlično vodoodpornost in odpornost na vlago.
5, oklep iz jeklene žice zagotavlja dobro natezno trdnost in odpornost na udarce kabla
